Hier vind je een beknopt bouwverslag van de SR-71 Blackbird.
Model gebouwd door A. van der Wal, 2021.
Bouwtijd: 14 dagen. Grotendeels 'scratch built'.
Het uitgangspunt was een deel van een Blackbird bouwpakket, met wat vinmateriaal, een aantal bij elkaar geraapte buisjes én heel belangrijk: de neuskegel. Want die is wel wat speciaal.
Model gebouwd door A. van der Wal, 2021.
Bouwtijd: 14 dagen. Grotendeels 'scratch built'.
Het uitgangspunt was een deel van een Blackbird bouwpakket, met wat vinmateriaal, een aantal bij elkaar geraapte buisjes én heel belangrijk: de neuskegel. Want die is wel wat speciaal.
Artikelinfo: zie Modelraketten.NL
De onderdelen uitleggen, om te zien hoe het moet gaan worden.
De grijze uitlaatdelen zelf gefabriceerd van wat restmateriaal buizen.
De grijze uitlaatdelen zelf gefabriceerd van wat restmateriaal buizen.
Het geheel uitgevlakt op wat stukken hout.
Het ribbenpatroon zelf verzonnen en uitgewerkt, om de ronde vorm in de romp te krijgen. Gebruik gemaakt van strookjes rompbuis, zodat de vorm er al enigszins in zit.
Daar gaat een heel onderzoeksproject aan vooraf...
Het ribbenpatroon zelf verzonnen en uitgewerkt, om de ronde vorm in de romp te krijgen. Gebruik gemaakt van strookjes rompbuis, zodat de vorm er al enigszins in zit.
Daar gaat een heel onderzoeksproject aan vooraf...
De eerste bekleding van de vliegtuigromp aangebacht.
De juiste aansluiting op de neuskegel is voor een goed uitzien natuurlijk cruciaal
en kost nog flink wat hoofdbrekens.
Twee kleine neuskegeltjes zijn gebruikt voor de inlaat van de motorpods.
Deze zijn op hun plaats gecentreerd met strookjes hout.
Links van de achterzijde gezien en rechts van de voorzijde.
Links van de achterzijde gezien en rechts van de voorzijde.
Hier ligt het model secuur verhoogt, zodat de buitenste vleugelstukken
op de juiste plaats aangebracht kunnen worden. Een deel van de romp is al
in de grondverf en plamuur gezet om oneffenheden weg te werken.
Met strookjes dik papier wordt een extra ronding aangebracht tussen motorpod en zijvleugels.
Met strookjes dik papier wordt een extra ronding aangebracht tussen motorpod en zijvleugels.
Het bovenste stuk van het model met neuskegel en gep;amuurde buis.
Alle zichtbare plekken van het onderliggende ribbenpatroon hoeven niet volledig weggeplamuurd te worden, want het echte model heeft ook zichtbare structuur onder de top beplating.
Alle zichtbare plekken van het onderliggende ribbenpatroon hoeven niet volledig weggeplamuurd te worden, want het echte model heeft ook zichtbare structuur onder de top beplating.
De ronding tussen motorpod en zijvleugel verder rond geplamuurd.
De vorm van het model tegen het licht bezien.
De boven- en onderzijde hebben de extra ronding vanaf de rompbuis naar de vleugel toe.
De boven- en onderzijde hebben de extra ronding vanaf de rompbuis naar de vleugel toe.
De SR-71 mat zwart gespoten en afgewerkt met wat rode strepen.
De cockpit raampjes donkerblauw.
Conclusie na al het noeste werk: het model is heel mooi geworden!
De cockpit raampjes donkerblauw.
Conclusie na al het noeste werk: het model is heel mooi geworden!
Vluchtklaar gemaakt en 'ready for lift-off!'.
Een spannend moment... er is veel aan gewerkt.
Ai! Gaat hij wel goed vliegen...?
Motor: Estes C6-3 black powder.
Locatie: Reduzum - Fryslân.
Lanceerdatum: 16-09-2023.
Lanceerder: A. van de Wal.
Een spannend moment... er is veel aan gewerkt.
Ai! Gaat hij wel goed vliegen...?
Motor: Estes C6-3 black powder.
Locatie: Reduzum - Fryslân.
Lanceerdatum: 16-09-2023.
Lanceerder: A. van de Wal.

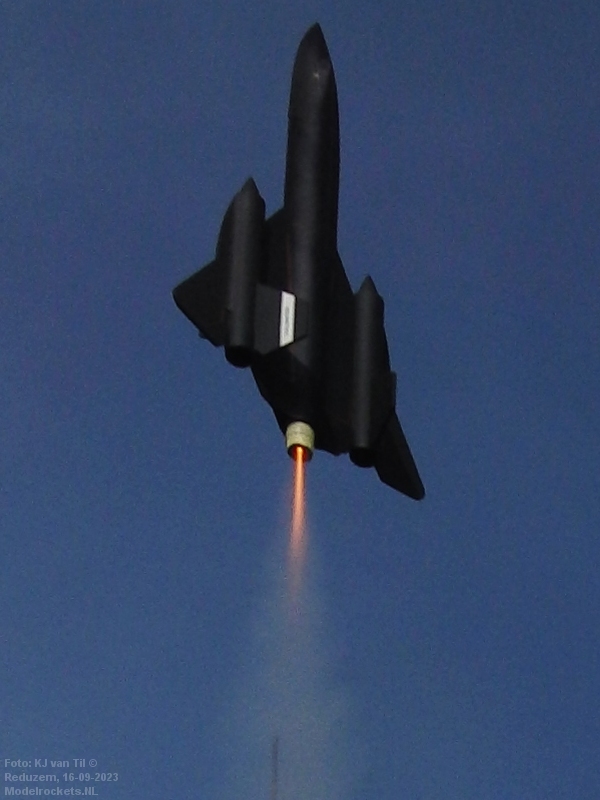

YES! YES!
We HAVE LIFT-OFF! Yihaaah!
We HAVE LIFT-OFF! Yihaaah!
Klik hier voor een foto gallerij van echte SR71 Blackbirds
Klik hier voor de Estes handleiding van de SR71 Blackbird (est 1942)
Buisafmetingen
Klik hier voor de Estes handleiding van de SR71 Blackbird (est 1942)
Buisafmetingen
| SR-71 Blackbird, est 1942 | |||
|---|---|---|---|
| Code | Aanduiding | Lengte in Inches | Lengte in mm. |
| 030366 | BT-50L | 12.70" | 323 |
| 030359 | BT-50FE (2x) | 6.5" | 165 |
| 030326 | BT-20J | 2.75" | 70 |
